内容编辑无脚高压电阻-MEMG系列
分类: 无脚电阻
发布时间: 2014-05-13 15:04
_lit.jpg)
以金屬釉為基體
超小型化尺寸
高功率
高工作電壓
耐高脈衝負載
耐高溫/高濕環境
超小型化尺寸
高功率
高工作電壓
耐高脈衝負載
耐高溫/高濕環境

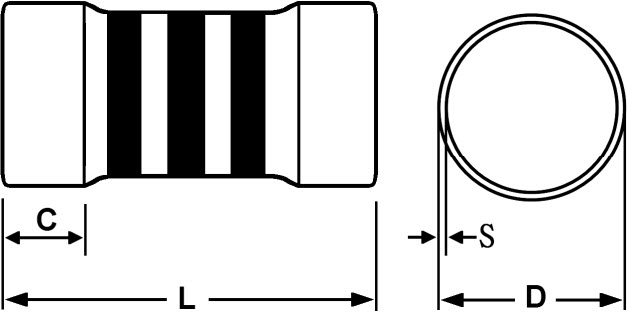

| 無腳電阻-高壓電阻 尺寸規格 | ||||||
|
||||||
| 編號 | 功率 | 尺寸(mm) | 附註 | |||
| L | D | C | S | |||
| 0207 |
1/4W |
5.7±0.2 | 2.2±0.1 | 0.8±0.2 | 0.2±0.1 |
顏色：灰色 小型化：粉紅色 (±5%) (±10%) (±20%) |
| 1/2WS | ||||||
| 0309 | 1W | 8.5±0.3 | 3.0±0.3 | 1.7±0.2 | 0.3±0.1 | |
| 0411 | 2W | 10.5±0.3 | 4.0±0.3 | 2.3±0.2 | 0.3±0.1 | |
| 0515 | 3W | 14.5±0.3 | 4.5±0.3 | 2.3±0.2 | 0.3±0.1 | |
| 無腳電阻-高壓電阻 電氣特性 | ||||
| 編碼 | 功率 | 最大工作電壓 | 最大負載電壓 | 電阻範圍 |
| 0207 | 1/4W(0.25W) | 500V | 1000V | 100KΩ~100MΩ |
| l/2Ws(0.5W) | ||||
| 0309 | 1W | 700V | 1000V | |
| 0411 | 2W | 800V | 1000V | |
| 0515 | 3W | 900V | 1000V | |
| 無腳電阻-高壓電阻 可承受脈衝 | ||||
| 編碼 | 功率 | 阻值範圍：可承受瞬間電壓 | ||
| 0207 | 1/4W(0.25W) | 100KΩ~1MΩ：3KV | 1M1Ω~6M2Ω：4KV | ≧6.8MΩ：5KV |
| l/2Ws(0.5W) | 100KΩ~1MΩ：3KV | 1M1Ω~6M2Ω：4KV | ≧6.8MΩ：6KV | |
| 0309 | 1W | 100KΩ~1MΩ：4KV | 1M1Ω~6M2Ω：5KV | ≧6.8MΩ：8KV |
| 0411 | 2W | 100KΩ~1MΩ：5KV | 1M1Ω~6M2Ω：6KV | ≧6.8MΩ：9KV |
| 0515 | 3W | 100KΩ~1MΩ：6KV | 1M1Ω~6M2Ω：7KV | ≧6.8MΩ：10KV |
| 無腳電阻-高壓電阻 編碼方式 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| ME | MG | 0207 | 1/4W | 10R | J | TR | |||||||||||||||||||||||||||||||||||||||||||||||
| ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | |||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||
