内容编辑无脚精密电阻-MEMF系列
分类: 无脚电阻
发布时间: 2014-05-13 14:56
_lit.jpg)
於高真空中在瓷棒上覆以特殊金屬皮膜，瓷棒兩端鍍著貴金屬以確保低雜音、低溫度係數。溫度係數分：±25PPM/°C, ±50PPM/℃, ±100PPM/℃ ±150PPM/°C 等四種;電阻值有±0.1% ,±0.25%, ±0.5%, ±1%之容許誤差,廣泛應用於高級音響、電算機、電腦、測試儀器、儀表、自動控制、國防及太空設備等方向。

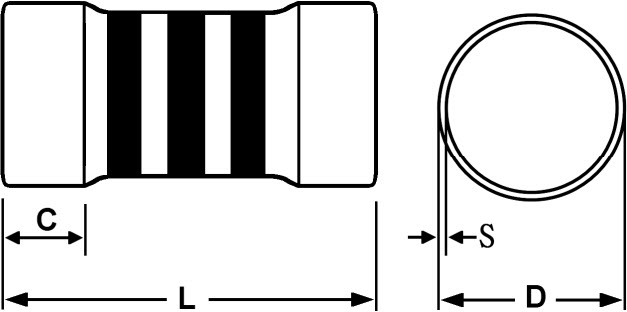

| 無腳電阻-精密電阻 尺寸規格 | ||||||
|
||||||
| 類型 | 功率 | 尺寸(mm) | 附註 | |||
| L | D | C | S | |||
| 0102 | 1/8Ws | 2.0±0.1 | 1.3±0.1 | 0.55±0.1 | 0.1±0.05 |
顏色：藍色 E-96系列(±1%) E-24系列(±5%) |
| 0204 | 1/8W | 3.5±0.2 | 1.45±0.1 | 0.7±0.1 | 0.15±0.1 | |
| 1/4Ws | ||||||
| 0207 | 1/4W | 5.7±0.2 | 2.2±0.1 | 0.8±0.2 | 0.2±0.1 | |
| l/2Ws | ||||||
| lWss | ||||||
| 0309 | 1Ws | 8.5±0.3 | 3.0±0.3 | 1.7±0.2 | 0.3±0.1 | |
| 0411 | 2Ws | 10.5±0.3 | 4.0±0.3 | 2.3±0.2 | 0.3±0.1 | |
| 0515 | 3Ws | 14.5±0.3 | 4.5±0.3 | 2.3±0.2 | 0.3±0.1 | |
| 無腳電阻-精密電阻電氣特性 | ||||||||
| 編號 | 功率 | 最大工作電壓 | 最大負載電壓 | 溫度係數 | 電阻範圍 | |||
| ±0.1%±0.25% | ±0.5% | ±1% | ±5% | |||||
| 0102 | 1/8Ws | 150V | 300V |
±15ppm ±25ppm ±50ppm ±100ppm |
50Ω-56K | 50Ω-100K | 1Ω-1M | 0.22Ω-2M |
| 0204 | 1/8W | 150V | 300V | 100Ω-56K | 100Ω-100K | 1Ω-1M | 0.22Ω-2M | |
| 1/4Ws | 200V | 400V | 100Ω-56K | 100Ω-100K | 1Ω-1M | 0.5Ω-2M | ||
| 0207 | 1/4W | 200V | 400V | 100Ω-100K | 10Ω-560K | 1Ω-5M | 0.22Ω-5M | |
| l/2Ws | 300V | 600V | 100Ω-100K | 10Ω-560K | 1Ω-5M | 0.22Ω-5M | ||
| lWss | 400V | 700V | 100Ω-100K | 10Ω-560K | 1Ω-5M | 0.5Ω-5M | ||
| 0309 | 1Ws | 500V | 1000V |
±50ppm ±100ppm |
10Ω-100K | 1Ω-1M | 0.1Ω-1M | |
| 0411 | 2Ws | 10Ω-100K | 1Ω-1M | 0.1Ω-1M | ||||
| 0515 | 3Ws | 10Ω-100K | 1Ω-1M | 0.1Ω-1M | ||||
| 無腳電阻-精密電阻 編碼方式 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ME | MF | 0207 | 1/4W | 10R | J | C | TR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
