内容编辑无脚碳膜电阻-MECF系列
分类: 无脚电阻
发布时间: 2014-05-13 14:43
_lit.jpg)
最早期也最普遍使用的電阻器，於高溫真空中分離有機化合物之碳，使其附著於瓷棒表面為電阻體，經切割處理，在其表面塗上環氧樹脂密封保護而成。
碳膜電阻器已廣泛的應用在各類產品上，是目前電子、電器、設備、資訊產品之最基本零組件。自動化生產價格便宜、品質穩定、信賴度極高之電阻器。
碳膜電阻器已廣泛的應用在各類產品上，是目前電子、電器、設備、資訊產品之最基本零組件。自動化生產價格便宜、品質穩定、信賴度極高之電阻器。

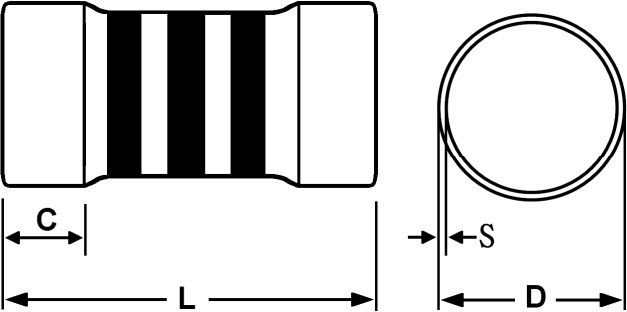

| 無腳電阻-碳膜電阻 尺寸規格 | ||||||
|
||||||
| 類型 | 功率 | 尺寸(mm) | 附註 | |||
| L | D | C | S | |||
| 0204 | 1/8W | 3.5±0.2 | 1.45±0.1 | 0.7±0.1 | 0.15±0.1 | 顏色：米黃色 |
| 1/4WS | ||||||
| 0207 | 1/4W | 5.7±0.2 | 2.2±0.1 | 0.8±0.2 | 0.2±0.1 | |
| 1/2WS | ||||||
| 1WSS | ||||||
| 0309 | 1WS | 8.5±0.3 | 3±0.3 | 1.7±0.2 | 0.3±0.1 | |
| 0411 | 2WS | 10.5±0.3 | 4±0.3 | 2.3±0.2 | 0.3±0.1 | |
| 0515 | 3WS | 14.5±0.3 | 4.5±0.3 | 2.3±0.2 | 0.3±0.1 | |
| 無腳電阻-碳膜電阻 電氣特性 | ||||
| 類型 | 功率 | 最大工作電壓 | 最大負載電壓 | 電阻範圍 |
| 0204 | 1/8W (0.125W) | 200V | 400V | 2.2Ω~1MΩ |
| 1/4 Ws (0.25W) | 250V | 500V | ||
| 0207 | 1/4W (0.25W) | 250V | 500V | 1.0Ω~2.2MΩ |
| l/2Ws (0.5W) | 300V | 600V | ||
| lWss(lW) | 400V | 600V | ||
| 0309 | 1 Ws | 500V | 1000V | 1.0Ω-10MΩ |
| 0411 | 2Ws | |||
| 0515 | 3Ws | |||
| 無腳電阻-碳膜電阻 編碼方式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ME | CF | 0207 | 1/4W | 10R | J | TR | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
