内容编辑绕线可变电阻-VR系列
分类: 高功率电阻
发布时间: 2014-05-13 13:55
_lit.jpg)
於C形瓷件骨架上、纏繞銅鎳合金或鎳鉻合金之電阻線、除滑動接觸表面外，均以耐高溫之不燃性樹脂塗裝被覆，待陰乾後由高溫處理固定絕緣，並配裝中心轉動調整之零件，由轉軸帶動電刷於電阻線上滑動變化，而獲得需求適當之阻值。適用範圍：教學測試、模擬負載、產業機械轉速調節、電壓電流調節、儀器設備、自動控制裝置…等。

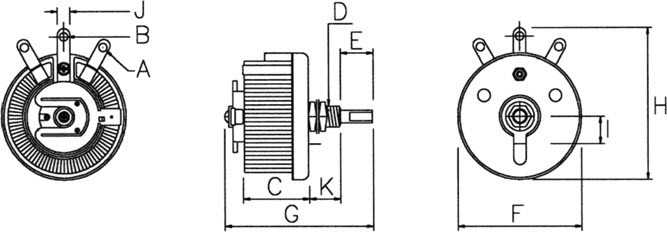

| 繞線可變電阻 尺寸規格 F TYPE | |||||||||||||
|
|||||||||||||
| POWER | DIMENSIONS（m/m） |
RESISTANCE RANGE (Ω) |
|||||||||||
| RATING | A | B | C | D | E | F | G | H | I | J | K | Weight | |
| 25W | 2.5 | 3.2 | 22 | 3/8” | 6×12 | 42 | 50 | 50 | 11 | 5 | 10 | 74/g | 5Ω-2.5KΩ |
| 50W | 4.5 | 4.2 | 28 | 3/8” | 6×12 | 64 | 60 | 70 | 11 | 8 | 14 | 160/g | 5Ω-2.5KΩ |
| 100W | 4.2 | 4.2 | 42 | 3/8” | 6×12 | 85 | 75 | 90 | 11 | 8 | 14 | 372/g | 5Ω-2.5KΩ |

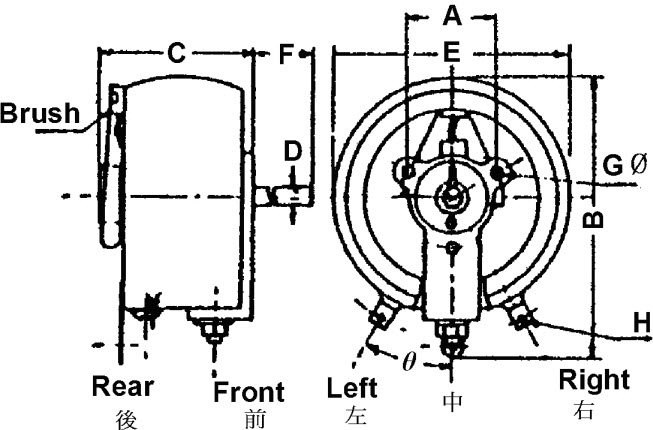

| 繞線可變電阻 尺寸規格 H TYPE | |||||||||||||
|
|||||||||||||
| POWER | DIMENSIONS（m/m） | RESISTANCE | |||||||||||
| RATING | A±1 | B±1 | C±1 | D±0.3 | E±1 | F±1 | G±0.1 | H±0.1 | θ | RANGE (Ω) | |||
| 100W | 31 | 98 | 53 | 6 | 84 | 51 | 4 | 4 | 30° | 25Ω-7.5KΩ | |||
| 200W | 31 | 119 | 68 | 8 | 105 | 60 | 4 | 4 | 30° | 30Ω-10KΩ | |||
| 300W | 31 | 119 | 93 | 8 | 105 | 60 | 4 | 4 | 30° | 25Ω-500Ω | |||
| 500W | 52 | 173 | 105 | 12 | 155 | 55 | 6 | 6 | 30° | 25Ω-1KΩ | |||
| 繞線可變電阻 編碼方式 | ||||||||||||||||||||||||||||||||
| VR | F | 25W | 10R | K | ||||||||||||||||||||||||||||
| ↓ | ↓ | ↓ | ↓ | ↓ | ||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||
