内容编辑排列電阻-RW 系列
分类: 引线电阻
发布时间: 2014-05-11 11:14
精選安定性良好的厚膜電阻材料，將它印刷於瓷器基板上然後燒成。再經過高速雷射機切出精確阻值，加插導針後塗裝而成。
特 性：
1. 小型且高密度包裝，適宜印刷電路板使用。
2. 自動化大量生產，價格合理實在。
3. 高精密製造技術的精品，每一生產階段均有嚴格品管，產品質穩定、信賴度很高。
特 性：
1. 小型且高密度包裝，適宜印刷電路板使用。
2. 自動化大量生產，價格合理實在。
3. 高精密製造技術的精品，每一生產階段均有嚴格品管，產品質穩定、信賴度很高。

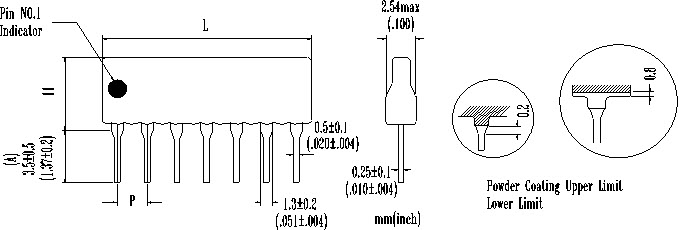

| 排列電阻 尺寸規格 | |||||
|
|||||
| Type | Wmax.mm(inch) | Lmax.mm(inch) | Pmm(inch) | PinNo | ElementNo |
|
Lowprofile (1/8W) |
5.08 (.200) |
PinNo.x2.54+0.25 (PinNo.x.100+0.010) |
2.54±0.2 (.100±.008) |
4-12 | 3-11 |
|
Highprofile (1/4W) |
4-12 | 2-6 | |||

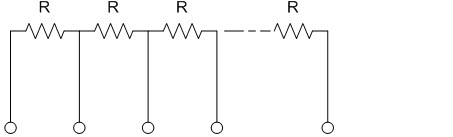

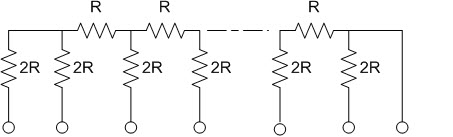

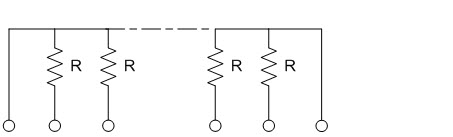

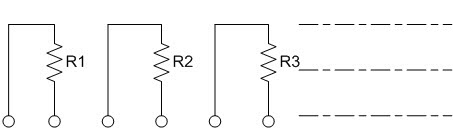

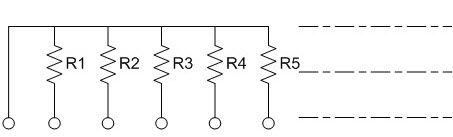

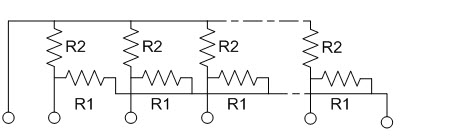

| 排列電阻 外觀樣式 | |
| 樣式 | A |
| 構造 |
|
| 樣式 | B |
| 構造 |
|
| 樣式 | T |
| 構造 |
|
| 樣式 | L |
| 構造 |
|
| 樣式 | D |
| 構造 |
|
| 樣式 | E |
| 構造 |
|
| 排列電阻 編碼方式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 94 | - | 18 | - | 05 | - | A | - | J | - | 102 | - | 0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
