内容编辑玻璃釉小型高壓固定電阻器-MG系列
分类: 引线电阻
发布时间: 2014-02-18 16:10
以金属釉为基体
超小型化尺寸
高功率
高工作电压
耐高脉衝负载
耐高温/高湿环境
超小型化尺寸
高功率
高工作电压
耐高脉衝负载
耐高温/高湿环境

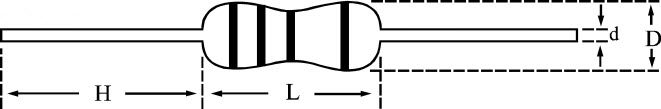

| Dimensions Spec | ||||
|
||||
| 類型 | 尺寸(mm) | |||
| L | D | H | d | |
| MG-1/8W(0204) | 3.3±0.5 | 1.8±0.3 | 28±2.0 | 0.45±0.03 |
| MG-1/4W (0207) | 6.3±0.5 | 2.3±0.3 | 28±2.0 | 0.55±0.03 |
| MG-1/2WS (0207) | 6.3±0.5 | 2.3±0.3 | 28±2.0 | 0.55±0.03 |
| MG-1/2W (0410) | 9.0±0.5 | 3.2±0.5 | 26±2.0 | 0.65±0.03 |
| MG-1WS (0412) | 9.0±0.5 | 4.0±0.5 | 26±2.0 | 0.65±0.03 |
| MG-1W (0414) | 11.5±1.0 | 4.0±0.5 | 35±2.0 | 0.78±0.03 |
| MG-2WS (0416) | 11.5±1.0 | 4.5±0.5 | 35±2.0 | 0.78±0.03 |
| MG-2W (0516) | 15.5±1.0 | 5.0±0.5 | 32±2.0 | 0.78±0.03 |
| MG-3WS (0518) | 15.5±1.0 | 5.0±0.5 | 32±2.0 | 0.78±0.03 |
|
電器特性 |
|||||||
| 功率 | 最大工作電壓 | 最大負載電壓 | 絕緣電壓 | 阻直範圍 | 誤差 | 溫度係數 | |
| Silicone塗料 | Epoxy 塗料 | ||||||
| 1/8W | DC500V | 1000V | 300V | 400V | 1K~1G | ＞1G（±10％）E12 K（±10％）E12 J（±5％）E24 F（±1％）E24 ＞10M（±0.5％）E24 | ±200PPM/℃ ±100PPM/℃ ±50PPM/℃ ＞1G ±500PPM/℃ |
| 1/4W | DC1600V | DC2000V | 400V | 500V | 1K-10G | ||
| AC1150V | AC1500V | ||||||
| 1/2WS | DC1700V | 2500V | 400V | 500V | 1K-10G | ||
| 1/2W | DC3500V | 4000V | 500V | 700V | 1K-10G | ||
| 1WS | DC4000V | 4500V | 500V | 700V | 1K-10G | ||
| 1W | DC4500V | 5000V | 500V | 1000V | 1K-10G | ||
| 2WS | DC5000V | 5500V | 500V | 1000V | 1K-10G | ||
| 2W | DC7000V | 7500V | 700V | 1200V | 1K-10G | ||
| 3WS | DC7000V | 7500V | 700V | 1200V | 1K-10G | ||
-
標準電阻，電阻要求低於或超過此值範圍。可以產生的最大數目到10G
額定環境溫度70℃
工作溫度範圍-55℃〜+175℃
-
● 塗裝顏色
Silicone 塗料 ‐‐‐‐‐‐ 棕色‐‐‐(Flame‐Proof)
Epoxy 塗料‐‐‐‐‐‐ 藍色
| MGS | 1/4W | 1M | F | TB | |||||||||
| ↓ | ↓ | ↓ | ↓ | ↓ | |||||||||
| Type | 功率 | 阻值 | 誤差 | 包裝 | |||||||||
| MGS | Silicone | 1/8W | 1/4Ws | 100K | 100KΩ | F | ± 1% | TB | Taping Box | ||||
| MGE | Epoxy | 1/4W | 1/2Ws | 1M | 1MΩ | G | ± 2% | TR | Taping Reel | ||||
| 1/2W | 1/Ws | 1G | 1GΩ | J | ± 5% | BU | Bulk | ||||||
| 1W | 2Ws | 10G | 10GΩ | K | ± 10% | F | F-TYPE | ||||||
| 2W | 3Ws | M | M-TYPE | ||||||||||
