内容编辑繞線電阻固定電阻器-KNP系列
分类: 引线电阻
发布时间: 2014-02-13 10:07
将电阻线绕在耐热瓷体上，表面涂以耐热、耐湿、无腐蚀之不燃性涂料，保护而成。其特点如下：耐热性优、温度系数小、质轻、耐短时间过负载、低杂音、阻值经年变化小。无感绕线电阻器 ( NKNP ) 有著绕线电阻器( KNP ) 基本特性，及低电感量的优点。

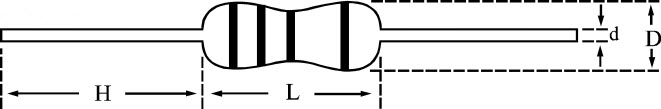

| 繞線電阻固定電阻器 尺寸規格 | |||||||
|
|||||||
| 類型 | 尺寸(mm) | 阻值範圍 | 附註 | ||||
| 正常 | 小型化 | L | D | H | d | ||
| KNP 1/2W | KNP 1WS | 9.0±0.5 | 3.2±0.5 | 26±2.0 | 0.65±0.03 | 0.01Ω~50Ω |
一般規格：灰色 小型化規格：粉紅色 |
| KNP 1W | KNP 2WS | 11.5±1.0 | 4.5±0.5 | 35±2.0 | 0.78±0.03 | 0.01Ω~470Ω | |
|
KNP 2W |
KNP 3WS |
15.5±1.0 | 5.0±0.5 | 32±2.0 | 0.78±0.03 | 0.01Ω~470Ω | |
|
KNP 3W |
KNP 5WS |
17.5±1.0 | 6.0±0.5 | 32±2.0 | 0.78±0.03 | 0.01Ω~470Ω | |
|
KNP 5W |
KNP 7WS |
24.5±1.0 | 8.0±0.5 | 38±2.0 | 0.78±0.03 | 0.01Ω~560Ω | |
|
KNP 7W |
KNP 10WS |
40.5±1.0 | 8.0±0.5 | 35±2.0 | 0.78±0.03 | 0.01Ω~560Ω | |
|
KNP 10W |
KNP 12WS |
53.5±1.0 | 8.0±0.5 | 35±2.0 | 0.78±0.03 | 0.01Ω~560Ω | |
|
繞線電阻固定電阻 電器特性 |
|||||||||||||||||
| 類型 | 1/2W | 1WS | 1W | 2WS | 2W | 3WS | 3W | 5WS | 5W | 7WS | 7W | 10WS | 10W | 12WS | |||
|
絕緣 電壓 |
300V | 300V | 300V | 400V | 400V | 400V | 400V | 400V | 400V | 400V | 400V | 400V | 400V | 400V | |||
|
工作 溫度 |
-55℃ to +200℃ | ||||||||||||||||
|
溫度 係數 |
±400PPM/℃ | ||||||||||||||||
| 繞線電阻固定電阻 編碼方式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KNP | 1/4W | 10R | J | TB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ↓ | ↓ | ↓ | ↓ | ↓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
