内容编辑精密金属膜电阻MF
分类: 引线电阻
发布时间: 2014-02-11 15:45
于高真空中在瓷棒上覆以特殊金属皮膜，瓷棒两端镀著贵金属以确保低杂音、低温度系数。温度系数分：±25PPM/°C, ±50PPM/℃, ±100PPM/℃ ±150PPM/°C 等四种;电阻值有±0.1% ,±0.25%, ±0.5%, ±1%之容许误差,广泛应用于高级音响、电算机、电脑、测试仪器、仪表、自动控制、国防及太空设备等。

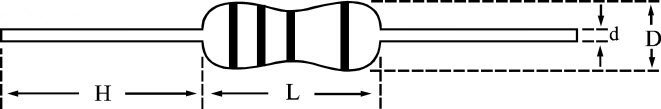

| Dimensions Spec | |||||||
|
|||||||
| 類型 | 尺寸(mm) | 阻值範圍 | |||||
| D | L | H | d |
Range(Ω) 0.5%/1% |
Range(Ω) 0.25%/0.1% |
||
| 1/8W | 1.8±0.3 | 3.3 | +0.4 | 29±2.0 | 0.45±0.03 | 0.1Ω~1M | 10Ω~100K |
| 1/4WS | -0.2 | ||||||
| 0.4W(0204) | 3.3 | +0.7 | |||||
| 1/2WSS | -0.2 | ||||||
| 1/4W | 2.3±0.3 | 6.3±0.5 | 28±2.0 | 0.55±0.03 | 0.1Ω~1M | 10Ω~100K | |
| 1/2WS | |||||||
| 0.6W(0207) | |||||||
| 1WSS | |||||||
| 1/2W | 3.2±0.5 | 9.0±0.5 | 26±2.0 | 0.65±0.03 | 0.1Ω~1M | 10Ω~100K | |
| 1WS | |||||||
| 2WSS | |||||||
| 1W | 4.5±0.5 | 11.5±1.0 | 35±2.0 | 0.78±0.03 | 0.1Ω~1M | 10Ω~100K | |
| 2WS | |||||||
| 3WSS | |||||||
| 2W | 5.0±0.5 | 15.5±1.0 | 32±2.0 | 0.78±0.03 | 0.1Ω~1M | 10Ω~100K | |
| 3WS | |||||||
| 4WSS | |||||||
|
Electrical Specifications |
||||
| 類型 | 最大工作電壓 | 工作溫度 | 最大負載電壓 | 絕緣電壓 |
| 1/8W | 150V | -55℃ to +155℃ | 300V | 300V |
| 1/4WS | 200V | 400V | ||
| 0.4W(0204) | 200V | 400V | ||
| 1/2WSS | 250V | 400V | ||
| 1/4W | 250V | 500V | 400V | |
| 1/2WS | 300V | 500V | ||
| 0.6W(0207) | 300V | 500V | ||
| 1WSS | 400V | 500V | ||
| 1/2W | 350V | 500V | 500V | |
| 1WS | 400V | 600V | ||
| 2WSS | 450V | 600V | ||
| 1W | 500V | 700V | 700V | |
| 2WS | 500V | 700V | ||
| 3WSS | 500V | 800V | ||
| 2W | 500V | 1000V | 1000V | |
| 3WS | 500V | 1000V | ||
| 4WSS | 500V | 1000V | ||
| 精密金屬膜 電阻器 編碼方式 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MF | 1/4W | 10R | F | B | TB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
