内容编辑碳膜电阻CF
分类: 引线电阻
发布时间: 2014-02-10 18:27
最早期也最普遍使用的电阻器，于高温真空中分离有机化合物之碳，使其附著于瓷棒表面为电阻体，经切割处理，在其表面涂上环氧树脂密封保护而成。
碳膜电阻器已广泛的应用在各类产品上，是目前电子、电器、设备、资讯产品之最基本零组件。自动化生产价格便宜、品质稳定、信赖度极高之电阻器。
碳膜电阻器已广泛的应用在各类产品上，是目前电子、电器、设备、资讯产品之最基本零组件。自动化生产价格便宜、品质稳定、信赖度极高之电阻器。

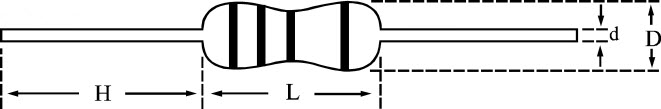

| 碳膜電阻 尺寸規格 | |||||||
|
|||||||
| 類型 | 尺寸(mm) | 附註 | |||||
| 正常 | 小型化 | L | D | H | d | ||
| CF 1/8W | CF 1/4WS | 3.3± | 0.4 | 1.8±0.3 | 29±2.0 | 0.45±0.03 |
一般規格：淺棕色 小型化規格：粉紅色 |
| 0.2 | |||||||
| CF 1/8W | CF 1/4WS | 3.3± | 0.7 | 1.8±0.3 | 29±2.0 | 0.45±0.03 | |
| 0.2 | |||||||
| CF 1/4W | CF 1/2WS | 6.3±0.5 | 2.3±0.3 | 28±2.0 | 0.55±0.03 | ||
| CF 1/3W | CF 1/2WSS | 8.5±0.5 | 2.7±0.5 | 27±2.0 | 0.60±0.03 | ||
| CF 1/2W | CF 1WS | 9.0±0.5 | 3.2±0.5 | 26±2.0 | 0.65±0.03 | ||
| CF 1W | CF 2WS | 11.5±1.0 | 4.5±0.5 | 35±2.0 | 0.78±0.03 | ||
|
CF 2W |
CF 3WS |
15.5±1.0 | 5.0±0.5 | 32±2.0 | 0.78±0.03 | ||
|
碳膜電阻 電氣特性 |
|||||||||||||||
| 類型 | 1/8W | 1/4WS | 1/4W | 1/2WS | 1/3W | 1/2WSS | 1/2W | 1WS | 1W | 2WS | 2W | 3WS | |||
| 最大工作電壓 | 150V | 200V | 250V | 300V | 280V | 320V | 350V | 400V | 450V | 500V | 500V | 500V | |||
| 最大負載電壓 | 300V | 400V | 500V | 500V | 500V | 600V | 700V | 800V | 1000V | 1000V | 1000V | 1000V | |||
| 絕緣電壓 | 300V | 400V | 500V | 500V | 500V | 600V | 700V | 800V | 1000V | 1000V | 1000V | 1000V | |||
| 工作溫度 | -55℃ to +155℃ | ||||||||||||||
| 電阻範圍±2%±5% | 1Ω~22MΩ，E24 series | ||||||||||||||
| 碳膜電阻 編碼方式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CF | 1/4W | 10R | J | TB | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| ↓ | ↓ | ↓ | ↓ | ↓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
