合金超低阻晶片电阻LR

分类: 贴片精密电阻发布时间: 2014-02-10 16:23

低阻抗值(可低至0.25m ohm)
精密容差(标准±5%,±1%，也可提供±0.5%)
耐高温使用环境(可达到+170℃)
低温度系数(可低至15ppm/℃以下)
耐高电流使用(大于125A)
高功率密度
多种外观尺寸( 1206 / 2010 / 2512 / 2725 / 2728 )

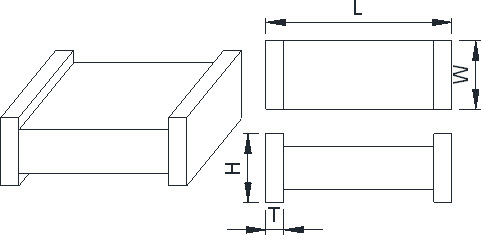

貼片電阻合金超低阻晶片電阻尺寸規格

Type	Maximum Power	Resistance	Dimensions-ininches(millimeters)
Type	Rating(Watts)	Range(mΩ)	L	W	H	T
LR1206	0.5&1.0	1.0~50.0	0.126±0.010 (3.200±0.254)	0.063±0.010 (1.600±0.254)	0.0254±0.010 (0.645±0.254)	0.020±0.010 (0.508±0.254)
LR2010	1	1.0~3.0	0.200±0.010 (5.080±0.254)	0.100±0.010 (2.540±0.254)	0.031±0.010 (0.787±0.254)	0.051±0.010 (1.295±0.254)
LR2010	1	3.1~100.0	0.200±0.010 (5.080±0.254)	0.100±0.010 (2.540±0.254)	0.0254±0.010 (0.645±0.254)	0.031±0.010 (0.787±0.254)
LR2512	1.0&1.5	0.5~4.0	0.246±0.010 (6.248±0.254)	0.130±0.010 (3.302±0.254)	0.031±0.010 (0.787±0.254)	0.074±0.010 (1.880±0.254)
		4.1~75.0			0.0254±0.010 (0.645±0.254)	0.044±0.010 (1.118±0.254)
		75.1~100.0			0.0254±0.010 (0.645±0.254)	0.034±0.010 (0.868±0.254)
LR2512	2	0.5~4.0			0.031±0.010 (0.787±0.254)	0.074±0.010 (1.880±0.254)
LR2512	2	4.1~75.0			0.0254±0.010 (0.645±0.254)	0.044±0.010 (1.118±0.254)
LR2512	3	0.5			0.031±0.010 (0.787±0.254)	0.074±0.010 (1.880±0.254)
		0.6~2.9&				0.044±0.010 1.118±0.254)
		4.1~10.0				0.044±0.010 1.118±0.254)
		3.0~4.0				0.066±0.010 (1.676±0.254)
LR2725	4	0.25,0.50	0.268±0.010 (6.807±0.254)	0.254±0.010 (6.452±0.254)	0.039±0.010 (0.991±0.254)	0.085±0.010 (2.159±0.254)
		1			0.043±0.010 (1.092±0.254)
		1.5			0.039±0.010 (0.991±0.254)
		2			0.035±0.010 (0.889±0.254)	0.071±0.010 (1.803±0.254)
		2.5				0.065±0.010 (1.651±0.254)
		3				0.051±0.010 (1.295±0.254)
LR2728	3.0、3.5&4.0	4.0~100.0	0.264±0.010 (6.706±0.254)	0.283±0.010 (7.188±0.254)	0.039±0.010 (0.991±0.254)	0.045±0.010 (1.143±0.254)

貼片電阻合金超低阻晶片電阻電氣特性
Type	Max. Rating Power	Max. Rating Current	Max. Overload Current	T.C.R.(ppm/°C)	Resistance Range(mΩ)**		Operating Temperature
Type	Max. Rating Power	Max. Rating Current	Max. Overload Current	T.C.R.(ppm/°C)	D(±0.5%)	F(±1%); G(±2%); J(±5%)	Operating Temperature
LR1206	0.5W	22.36A	44.72A	1.0~4.0m：±50 4.1~15.0m：±25 15.1~50.0m：±15	7.0~50.0	1.0~50.0	-55~+170°C
LR1206	1W	31.62A	63.25A	1.0~4.0m：±50 4.1~15.0m：±25 15.1~50.0m：±15	7.0~50.0	1.0~50.0
LR2010	1W	31.62A	63.25A	1.0~3.0m：±50 3.1~6.9m：±25 7.0~100m：±15	7.0~100	1.0~100
LR2512	1W	44.72A	100.00A	0.5~3.0m：±50 3.1~6.9m：±25 7.0~100m：±15	7.0~100	0.5~100
	1.5W	54.77A	122.48A	0.5~3.0m：±50 3.1~6.9m：±25 7.0~100m：±15	7.0~100	0.5~100
	2W	63.25A	141.42A	0.5~3.0m：±50 3.1~6.9m：±25 7.0~75.0m：±15	7.0~75.0	0.5~75.0
	3W	77.46A	134.16A	0.5~2.5m：±50 2.6~10.0m：±25	7.0~10.0	0.5~10.0
LR2725	4W	126.49A	252.95A	0.25~0.9m：±50 1.0~3.0m：±25	--	0.25~3.0
LR2728	3W	27.39A	47.43A	4.0~7.0m：±25 7.1~100m：±15	4.0~100	4.0~100
	3.5W	29.58A	51.23A	4.0~7.0m：±25 7.1~100m：±15	4.0~100	4.0~100
	4W	31.62A	63.25A	4.0~7.0m：±25 7.1~50.0m：±15	4.0~50.0	4.0~50.0
