高精密薄膜晶片电阻AR

分类: 贴片精密电阻发布时间: 2014-02-10 15:09

高精密薄膜晶片电阻AR

先进薄膜技术、精准的误差范围±0.01％,极低的温度系数下降到±5ppm/℃,阻值范围宽1R〜3MR欧姆
使用在：
医疗设备
测试/测量设备
打印机设备
自动设备控制器
通信设备、智能电话、导航系统....

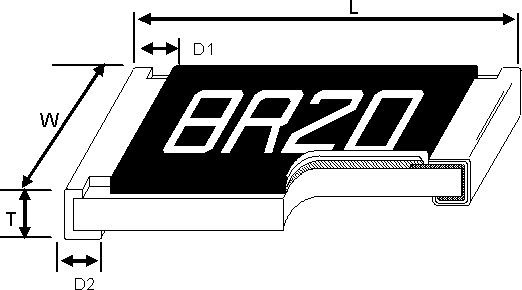

貼片電阻-高精密薄膜晶片電阻尺寸規格

編碼	尺寸 (Inch)	L	W	T	D1	D2	重量 (g) (1000pcs)
AR01	0201	0.58±0.05	0.29±0.05	0.23±0.05	0.12±0.05	0.15±0.05	0.14
AR02	0402	1.00±0.05	0.50±0.05	0.30±0.05	0.20±0.10	0.20±0.10	0.54
AR03	0603	1.55±0.10	0.80±0.10	0.45±0.10	0.30±0.20	0.30±0.20	1.83
AR05	0805	2.00±0.15	1.25±0.15	0.55±0.10	0.30±0.20	0.40±0.25	4.71
AR06	1206	3.05±0.15	1.55±0.15	0.55±0.10	0.42±0.20	0.35±0.25	9.02
AR13	1210	3.10±0.15	2.40±0.15	0.55±0.10	0.40±0.20	0.55±0.25	10
AR10	2010	4.90±0.15	2.40±0.15	0.55±0.10	0.60±0.30	0.50±0.25	23.61
AR12	2512	6.30±0.15	3.10±0.15	0.55±0.10	0.60±0.30	0.50±0.25	38.06

貼片電阻-高精密薄膜晶片電阻常規電氣特性
編碼	功率	工作溫度	最大工作電壓	最大負載電壓	電阻範圍					TCR (PPM/°C)
					±0.05%	±0.1%	±0.25%	±0.5%	±1%
AR01(0201)	1/32W	-55~ +155°C	15V	30V	－			49.9Ω-5KΩ		±25
								49.9Ω-33KΩ		±50
AR02(0402)	1/16W	-55~ +155°C	25V	50V	－	10Ω-205KΩ				±25
						10Ω-205KΩ		1Ω-205KΩ		±50
AR03(0603)	1/16W	-55~ +155°C	50V	100V	4.7Ω- 332KΩ	4.7Ω-1MΩ	2Ω-1MΩ			±25
							1Ω-1MΩ			±50
AR05(0805)	1/10W	-55~ +155°C	100V	200V	4.7Ω- 511KΩ	4.7Ω-2MΩ	1Ω-2MΩ			±25 ±50
AR06(1206)	1/8W	-55~ +155°C	150V	300V	4.7Ω-1MΩ	4.7Ω-2.5MΩ	1Ω-2.5MΩ			±25 ±50
AR13(1210)	1/5W
AR10(2010)	1/4W	-55~ +155°C	150V	300V	4.7Ω-1MΩ	4.7Ω-3MΩ	1Ω-3MΩ			±25 ±50
AR12(2512)	1/2W

貼片電阻-高精密薄膜晶片電阻特殊電氣特性
編碼	功率	工作溫度	最大工作電壓	最大負載電壓	電阻範圍			TCR (PPM/°C)
					±0.01%	±0.05%	±0.1%
AR02(0402)	1/16W	-55~ +155°C	25V	50V	49.9Ω-5KΩ			±5
					49.9Ω-12KΩ			±10
					49.9Ω-12KΩ		49.9Ω-70KΩ	±15
AR03(0603)	1/16W	-55~ +155°C	50V	100V	24.9Ω-15KΩ			±5
					24.9Ω-100KΩ	4.7Ω-332KΩ		±10 ±15
AR05(0805)	1/10W	-55~ +155°C	100V	200V	24.9Ω-30KΩ			±5
					24.9Ω-200KΩ	4.7Ω-511KΩ		±10 ±15
AR06(1206)	1/8W	-55~ +155°C	150V	300V	24.9Ω-50KΩ			±5
					24.9Ω-500KΩ	4.7Ω-1MΩ		±10 ±15
AR13(1210)	1/5W	-55~ +155°C	150V	300V	24.9Ω-50KΩ			±5
					24.9Ω-500KΩ	4.7Ω-1MΩ		±10 ±15
AR10(2010)	1/4W	-55~ +155°C	150V	300V	24.9Ω-100KΩ			±5
					24.9Ω-500KΩ	4.7Ω-1MΩ		±10 ±15
AR12(2512)	1/2W	-55~ +155°C	150V	300V	24.9Ω-100KΩ			±5
					24.9Ω-500KΩ	4.7Ω-1MΩ		±10 ±15

貼片電阻-高精密薄膜晶片電阻高功率電氣特性
編碼	功率	工作溫度	最大工作電壓	最大負載電壓	電阻範圍					TCR (PPM/°C)
					±0.01%	±0.05%	±0.1%	±0.25%	±0.5%
AR03 (0603)	1/10W	-55~ +155°C	75V	150V	24.9Ω-15KΩ					±5
					24.9Ω-100KΩ	4.7Ω- 332KΩ	4.7Ω-332KΩ			±10 ±15
							4.7Ω-1MΩ			±25 ±50
	1/6W	-55~ +155°C	100V	150V	－	10Ω-332KΩ				±25 ±50
AR05 (0805)	1/8W	-55~ +155°C	150V	300V	24.9Ω-30KΩ					±5
					24.9Ω-200KΩ	4.7Ω- 511KΩ	4.7Ω-511KΩ			±10
							4.7Ω-1MΩ			±15
							4.7Ω- 1MΩ	1Ω-1MΩ		±25 ±50
	1/4W	-55~ +155°C	150V	300V	－	10Ω-500KΩ				±25 ±50
AR06 (1206)	1/4W	-55~ +155°C	200V	400V	24.9Ω-50KΩ					±5
					24.9Ω-500KΩ	4.7Ω-1MΩ				±10 ±15 ±25 ±50
	1/3W	-55~ +155°C	200V	400V	－	10Ω~1MΩ				±25 ±50
AR13 (1210)	1/3W	-55~ +155°C	200V	400V	24.9Ω-50KΩ					±5
					24.9Ω-500KΩ	4.7Ω-1MΩ				±10 ±15 ±25 ±50
AR10 (2010)	1/3W	-55~ +155°C	200V	400V	24.9Ω-50KΩ					±5
					24.9Ω-500KΩ	4.7Ω-1MΩ				±10 ±15 ±25 ±50
AR12 (2512)	3/4W	-55~ +155°C	200V	400V	24.9Ω-2KΩ	4.7Ω–2KΩ		1Ω–2KΩ		±10 ±15 ±25 ±50
	1W	-55~ +155°C	200V	400V	-		4.7Ω– 100Ω	1Ω–100Ω		±25 ±50

貼片電阻-高精密薄膜晶片電阻編碼方式

AR

03

F

T

B

W

1001

↓

↓

↓

↓

↓

↓

↓

型號

AR

尺寸
01	0201
02	0402
03	0603
05	0805
06	1206
13	1210
10	2010
12	2512

公差
T	±0.01%
A	±0.05%
B	±0.1%
C	±0.25%
D	±0.5%
F	±1%

包裝方式
T	捲裝
B	散裝

溫度係數
S	±5
B	±10
N	±15
C	±25
D	±50

額定功率
Y	1/16W
X	1/10W
W	1/8W
M	1/6W
P	1/5W
V	1/4W
O	1/3W
U	1/2W
Q	3/4W
T	1W

阻值
10	1Ω
4R70	4.7Ω
1001	1KΩ
1004	1MΩ

规格书下载
